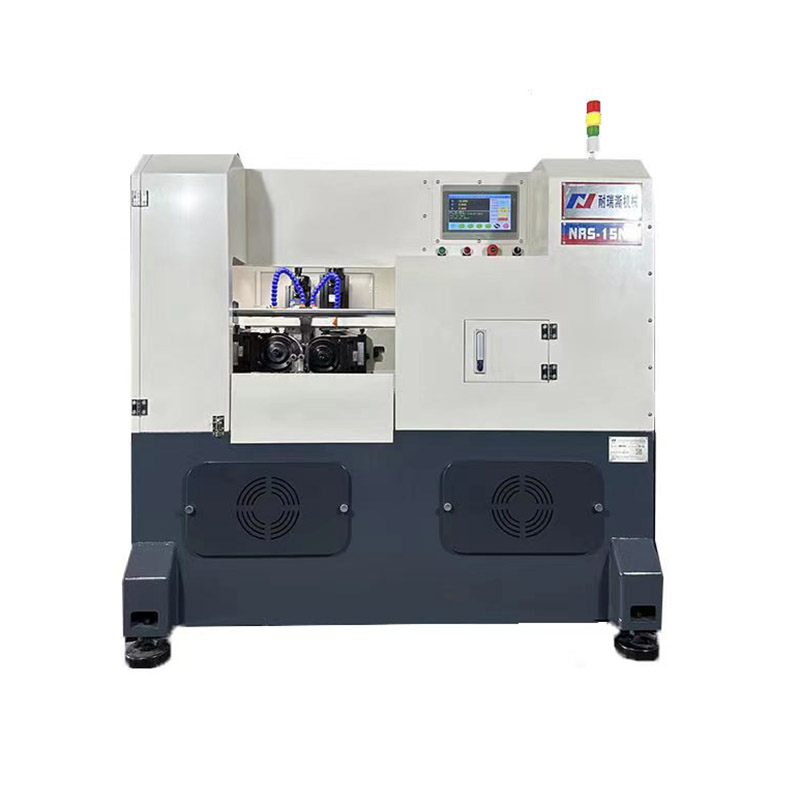

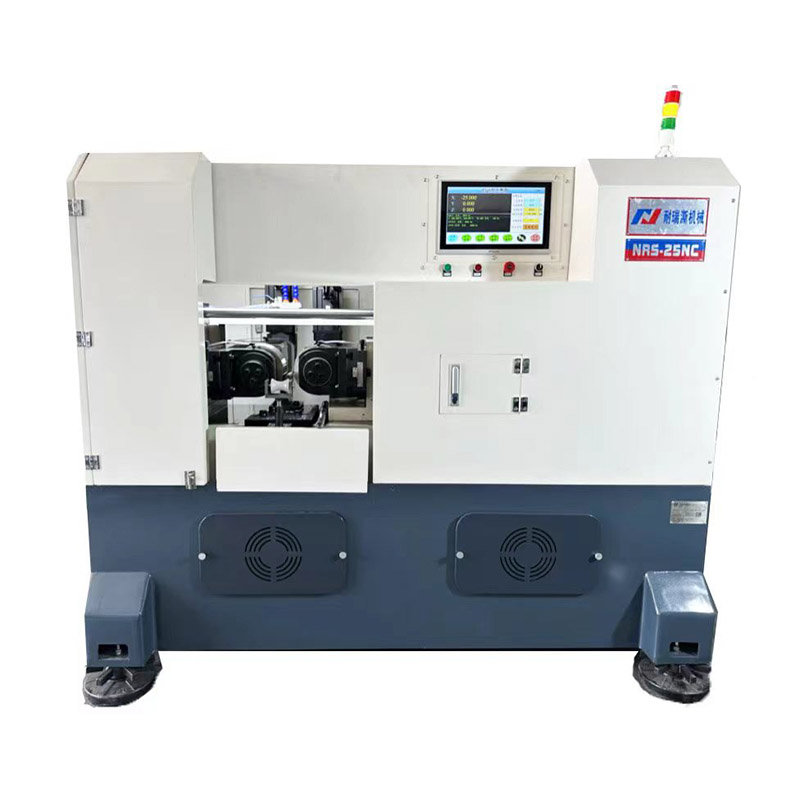

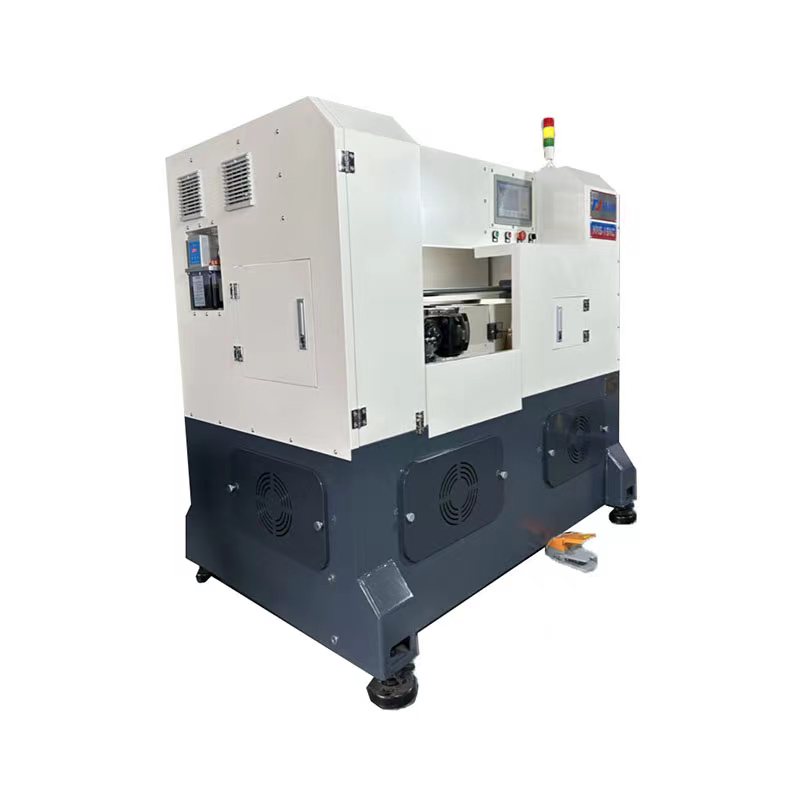

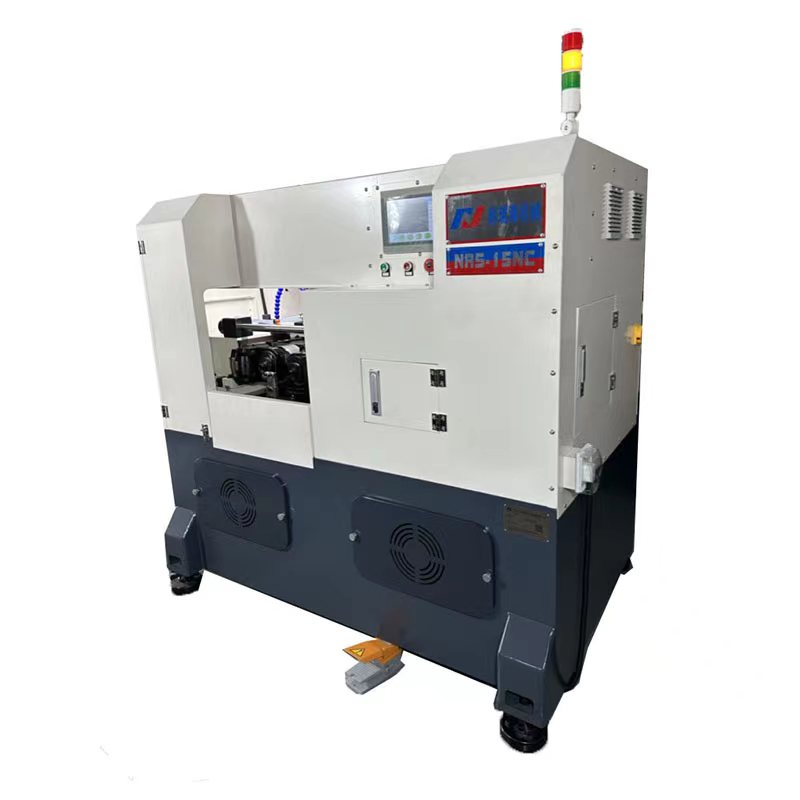

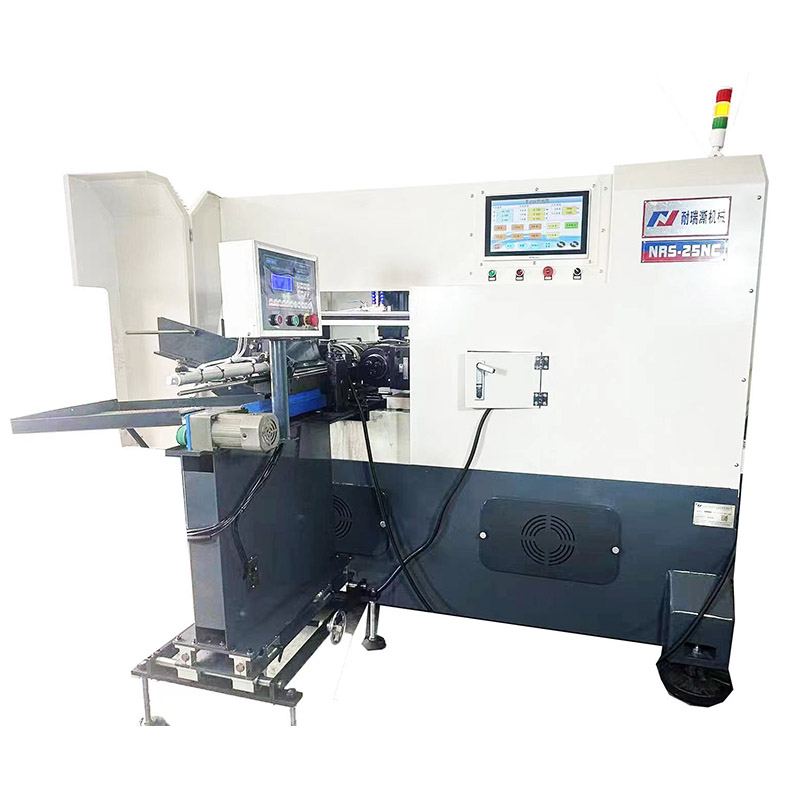

CNC servo-motor thread လိပ်

CNC servo-motor thread လိပ်

i, CNC Thread Rolling Machine ၏အဓိကအင်္ဂါရပ်များ -

   A. Model Code သည် servo motor drive, အများဆုံး output 30tons ဖြစ်သည်။

  (ခ) အောက်ပါ workpieces များကို roller အမျိုးအစားအရပြုလုပ်နိုင်သည်။

   1. ။

       အချင်း≤φ80mm, pitch≤ 8.0mm, အများဆုံးအရှည်မှာ 150 မီလီမီတာဖြစ်ပါတယ်

  2 ။ [Thru-feed] မကြာခဏအသုံးပြုလေ့ရှိသော 55 ဒီဂရီနှင့် 60 °တဖြည်းဖြည်းချင်းစီ Thad Pitch ≤8.0မီလီမီတာ, အရှည်နှင့်အချင်းသည်အခမဲ့ဖြစ်သည်

C. ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအသွင်အပြင်များ - roller ရိုးတံ 2 ခုကို servo motors များကမောင်းနှင်သည်။

     ပုတီးစေ့လှံတံ feed သို့လွှဲပြောင်း။

D. ဤလှိမ့်သောစက်သည်တီကောင်များ, trapezoid သွားများ,

   ဝက်အူ, လှိမ့်ခြင်း,

II, နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ:

 1 ။ လှိမ့်ချည်၏အပြင်ဘက်အချင်း: φ3 ~ φ80မီလီမီတာ

 2 ။ လှိမ့်ချည်ကွင်း: 0.6 ~ 8.0mm

 3 ။ ဗိုင်းလိပ်တံမြန်နှုန်း - 10 ~ 60rpm (stepless အမြန်နှုန်းစည်းမျဉ်း)

 4 ။ Wire roller ၏အပြင်ဘက်အချင်း (max): φ210မီလီမီတာ, Keyway အရွယ်အစား 20 * 8mm / MM ။

 5 ။ ဗိုင်းလိပ်တံအပြင်ဘက်အချင်း: φ75MM (H7)

 6 ။ Wire roller ၏အရှည်နှင့်အရှည် - အလုပ်ခွင်၏ 0 ယ်လိုအားအရအရှည်ဆုံးကို 150 မီလီမီတာအထိအသုံးပြုနိုင်သည်

 နှင့်အတူ - အထွေထွေသာမန်ဘုံသတ်မှတ်ချက်များမှာ 35, 40, 50, 60, 70, 100 မီလီမီတာရှိသည်

  7 ။ ဗိုင်းပိုးနှစ်ခုအကြားအများဆုံးအကွာအဝေး: 280 မီလီမီတာ

 8 ။ ဗိုင်းလိပ်တံနှစ်ခုအကြားအနည်းဆုံးအကွာအဝေး: 180mm

 9 ။ အများဆုံးလှိမ့်ဖိအား: 30tons

 10 ။ roller drive မြင်းကောင်ရေ - 11kw

 11 ။ feed propulsion မြင်းကောင်ရေ - 5.5kw

 12 ။ မြေပြင်ကနေ roller စင်တာအထိအမြင့်: 1050mm

 13 ။ ကြမ်းခင်း area ရိယာ: 2100Lmm * 1600wmm * 2100hmm

 14 ။ အသားတင်အလေးချိန်: 3200 ကီလိုဂရမ်; စုစုပေါင်းအလေးချိန်: 3000kgs
