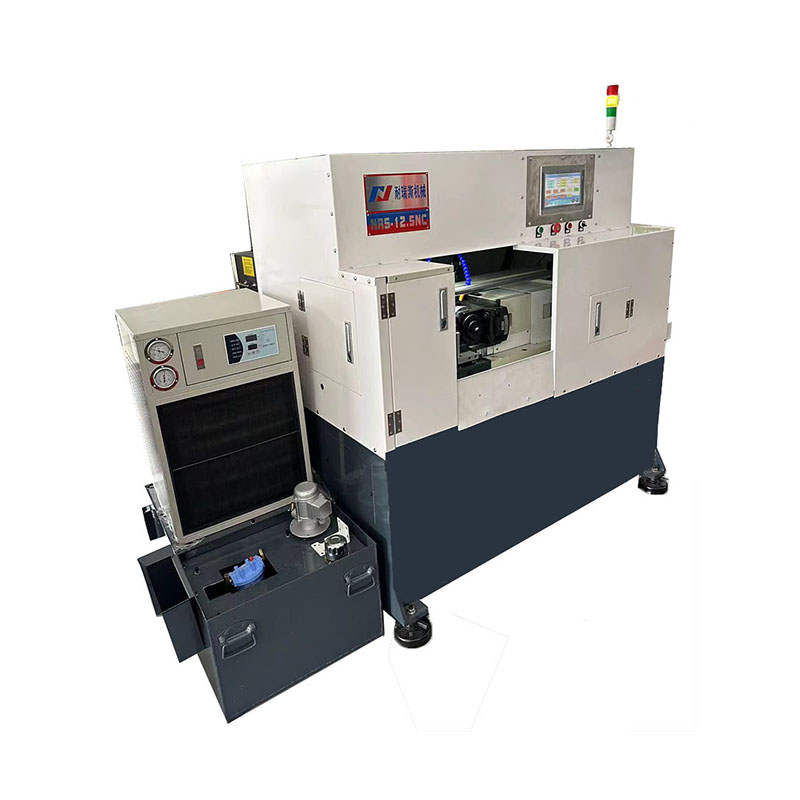

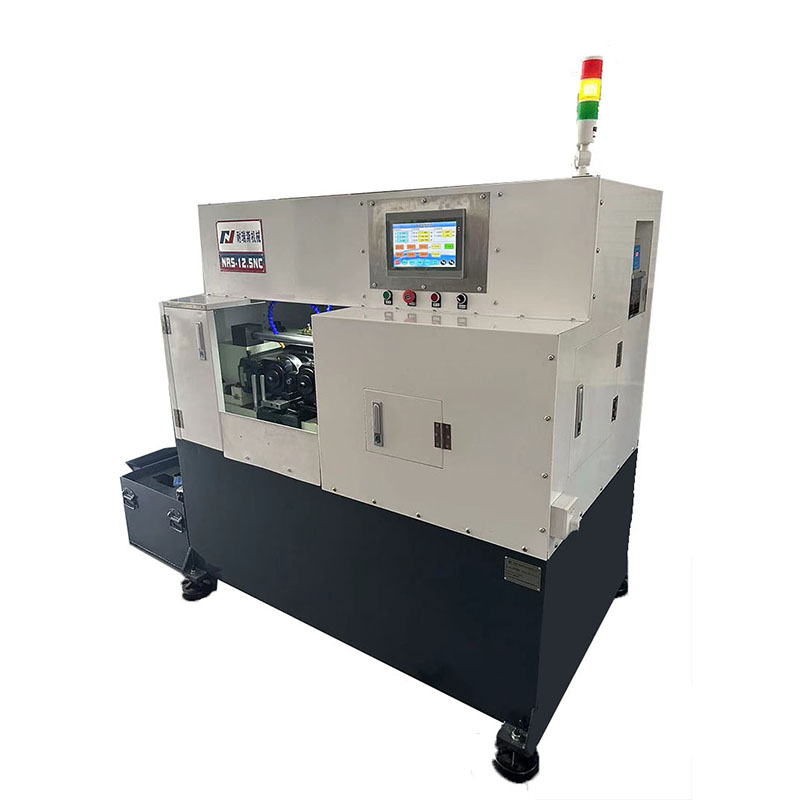

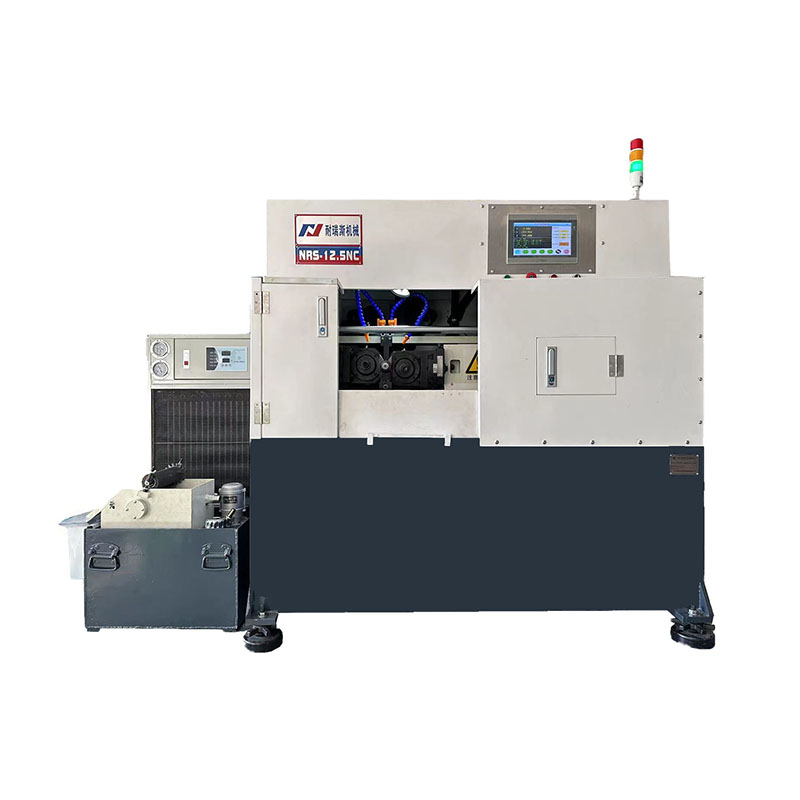

High Speed Precision Thread Rolling Machine သည် ကျွန်ုပ်တို့၏ ကုမ္ပဏီမှ သီးခြားထုတ်လုပ်ထားသော မော်ဒယ်အသစ်ဖြစ်ပါသည်။ မြန်နှုန်းမြင့် တိကျသေချာသော ကြိုးလှိမ့်စက်တွင် အစိုင်အခဲခွံ၊ အဆင့်မြင့် ဒစ်ဂျစ်တယ် ထိတွေ့မျက်နှာပြင်နှင့် ထိန်းချုပ်မှု ပရိုဂရမ်၊ မြင့်မားသော တိကျမှု၊ ရိုးရှင်းသော လုပ်ဆောင်ချက်၊ သွားလှိမ့်ခြင်း၊ ညှပ်ခြင်းနှင့် အခြားချည်ဖွဲ့စည်းခြင်း လုပ်ငန်းစဉ်များတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။
High Speed Precision Thread Rolling Machine သည် ကျွန်ုပ်တို့၏ ကုမ္ပဏီမှ သီးခြားထုတ်လုပ်ထားသော မော်ဒယ်အသစ်ဖြစ်ပါသည်။ မြန်နှုန်းမြင့် တိကျသေချာသော ကြိုးလှိမ့်စက်တွင် အစိုင်အခဲခွံ၊ အဆင့်မြင့် ဒစ်ဂျစ်တယ် ထိတွေ့မျက်နှာပြင်နှင့် ထိန်းချုပ်မှု ပရိုဂရမ်၊ မြင့်မားသော တိကျမှု၊ ရိုးရှင်းသော လုပ်ဆောင်ချက်၊ သွားလှိမ့်ခြင်း၊ ညှပ်ခြင်းနှင့် အခြားချည်ဖွဲ့စည်းခြင်း လုပ်ငန်းစဉ်များတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။
1.workpiece clamping အမျိုးအစား & အမျိုးအစားအားဖြင့်လှိမ့်စက်
ဒစ်ဂျစ်တယ်ညွှန်ပြချက် (ချန်လှပ်ထားနိုင်သည်) ကို spindle Angle ဆက်တင်ကို ကောင်းစွာချိန်ညှိရန် အသုံးပြုနိုင်သည်။
2. ဘယ်ညာ spindles များကို ၎င်းတို့၏ကိုယ်ပိုင် သီးခြားမော်တာများဖြင့် မောင်းနှင်ထားပြီး ပြီးပြည့်စုံသော လှိမ့်နိုင်ရန် synchronous control ဖြင့် သွားများကြားမှ သွေဖည်မှုကို ဖယ်ရှားပေးပါသည်။
3. Roller ၏ pitch adjustment ကို NC screen ၏ input value ဖြင့် ထိန်းချုပ်ထားသည်။
4. ဆောင်ရွက်ဆဲ အခြေအနေများနှင့် အတိုင်းအတာ တည့်မတ်မှုကို ဒေတာဖြင့် သိမ်းဆည်းထားပြီး ထပ်ခါတလဲလဲ လုပ်ဆောင်နေစဉ်အတွင်း ဒေတာကို ပြန်လည်ထုတ်လုပ်ခြင်းသည် အလွန်ရိုးရှင်းပါသည်။
5.Standard 3 ဝင်ရိုး၊ စိတ်ကြိုက်ရွေးချယ်နိုင်သော 2 ဝင်ရိုး CNC ဖွဲ့စည်းတည်ဆောက်ပုံ၊ ရိုးရှင်းသောအမိန့်ပေးခြင်းဖြင့် ရှုပ်ထွေးသော rolling processing ကို ဆောင်ရွက်နိုင်သည်။
6. မှန်ကန်သော spindle table ၏ တည်ငြိမ်မှုကို သိရှိရန် မြင့်မားသော တောင့်တင်းသော linear guide rail နှင့် ကြီးမားသော အချင်း ball screw ကို အသုံးပြုထားသည်။
7. ယခင်ပုံစံကို မြှင့်တင်ပါ၊ data command ကိုမွမ်းမံခြင်းဖြင့် pitch matching ကို လွယ်ကူစွာ အပြီးသတ်နိုင်သည်။
8.Non-hydraulic အမျိုးအစားသည် နှစ်သက်ဖွယ်ကောင်းသော ပတ်ဝန်းကျင်ကာကွယ်ရေး၊ အပူချိန်ပြောင်းလဲမှု လွှမ်းမိုးမှုကြောင့် စက်ပိုင်းဆိုင်ရာ တိကျမှုသည် သေးငယ်သည်၊ တိကျမှုမှာ တည်ငြိမ်သည်။
နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ |
NRS-15NC |
|
ထုတ်ကုန်အမည် |
မြန်နှုန်းမြင့် တိကျသေချာသော ကြိုးလှိမ့်စက် |
|
ကြိုးအပိုင်းအခြား |
MAX ကို လှိမ့်ထိုးဆင်းသွားသည် ။ အချင်း |
40mm |
ဖိဒ် MAX ကို လှိမ့်သွားသည် ။ အချင်း |
25mm |
|
အရှည်အကွာအဝေး (ဖိဒ်တွင်) |
80mm |
|
အရှည်အကွာအဝေး (thru-feed) |
3000mm |
|
ဗိုင်းလိပ်တံအရှိန် |
1ï½¢ 70rpm/မိနစ် CVT |
|
ညာဘက်ဗိုင်းလိပ်တံ အစာအမြန်နှုန်း |
MAX.1000mm/မိနစ် |
|
spindles အကြားအကွာအဝေး |
140mmï½ 220mm |
|
ဗိုင်းလိပ်တံ |
80mm |
|
ဗိုင်းလိပ်တံလည်ပတ်ထောင့် |
±6° |
|
ဒက်တမ်အဆင့်မှ ဗိုင်းလိပ်တံဗဟိုအထိ အမြင့် |
125mm |
|
Ball screw ချောဆီ |
အလိုအလျောက်အတင်းအကျပ်ချောဆီ |
|
ညာဘက်ဗိုင်းလိပ်တံ လမ်းညွှန်မျက်နှာပြင်၏ ချောဆီ |
||
ကြိုးတွေ လှိမ့်ပြီး သေသွားတယ်။ |
MAX အချင်း |
175mm |
ဖေဖေ့ချင်း |
54mm |
|
အကျယ်အဝန်း |
80mm |
|
အဓိကနည်းလမ်း |
|
|
spindle drive အတွက် မော်တာပါဝါ |
ဆာဗာမော်တာ 2×3.1kw |
|
ကော်လံပါဝါ |
0.09kw |
|
အမြင့်ဆုံးဖိအား |
150KN |
|
ကြမ်းပြင်မှ ဗိုင်းလိပ်တံဗဟိုအထိ အမြင့် |
950mm |
|
လည်ပတ်ရန် နေရာလိုအပ်သည်။ |
1600mm*1300mm*1900mm |
|
အသားတင်အလေးချိန် |
1500 ကီလိုဂရမ် |
|
ထိန်းချုပ်ပုဆိန်အရေအတွက် |
3 axes |
|
ညာဘက်ဗိုင်းလိပ်တံ မိုဘိုင်းဆာဗာမော်တာ |
5.1kw |
|
Min.instruction ယူနစ် |
ဖြောင့်ဝင်ရိုး |
0.001mm |
လည်ပတ်ဝင်ရိုး |
0.001° |
